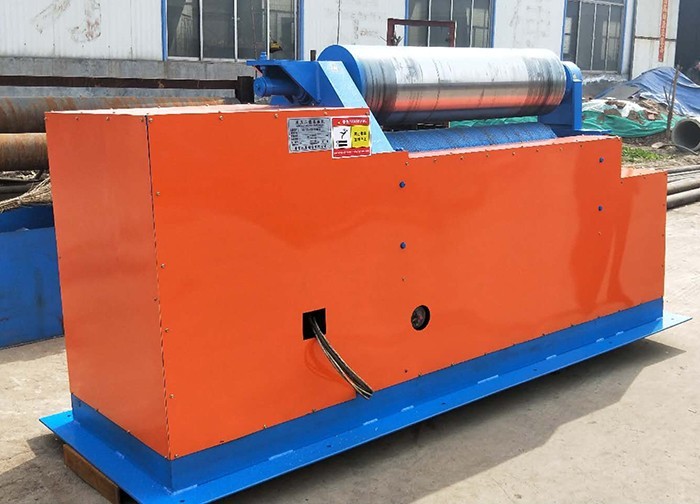

卷板機是對板料進行連續點彎曲的塑形機床,一般對稱式三輥卷板機在卷板時,一般的板料兩頭都會留必定寬度的死邊,這樣在卷製成筒後,預彎功用就是要把死邊處理掉,合為圓筒。卷板機卷出的工件兩頭多有直邊還需要焊接起來再進行卷板費時間又降低了工作效率。
卷板機主要部件:
(1)卷板機上下輥:為卷板機的重要部件,原料為鍛製碳素鋼。
(2)卷板機機架:分左右機架各一件,機架上裝有下輥軸承。機架內部有方扣絲杆,絲杆上端與上輥兩頭軸承座相鉸接。在其下部裝有蝸輪副和螺旋副。籍蝸輪中螺母旋轉使上輥上什或下降。
(3)減速機:選用減速機與墊高一同安裝在槽鋼底座上。
(4)卷板機卸料裝置:裝於減速機一側用於卸料時平衡上輥;由油缸完結卸料與恢複。
(5)底座:由型鋼與鋼板焊接而成。將機架、減速機、電機等都安裝在其上麵,然後形成一個全體。
(6)電氣部分:全部安裝在一個操縱箱內,便於操作。
卷板機設備電控係統由電控櫃、操作操控台。動力電源。主開關具有短維護和主電機的過載維護功用。電機的正反轉由溝通接觸器操控;操控電路選用繼電器操控,動作可靠,壽命長。操控台上設有完結製品操控按鈕、指示燈,以完結對整機的操作和工作狀況操控。
卷板機產品廣泛用於鍋爐、造船、石油、木匠、金屬結構及其它機械製造行業,卷板機作為一個特別的機器,它在工業基礎加工中占有重要的位置。但凡鋼材成型為圓柱型,簡直都用卷板機輥製。其在汽車,軍工等各個方麵都有使用。根據不同的要求,它能夠輥製出符合要求的鋼柱,是一種適當有用的器械。
